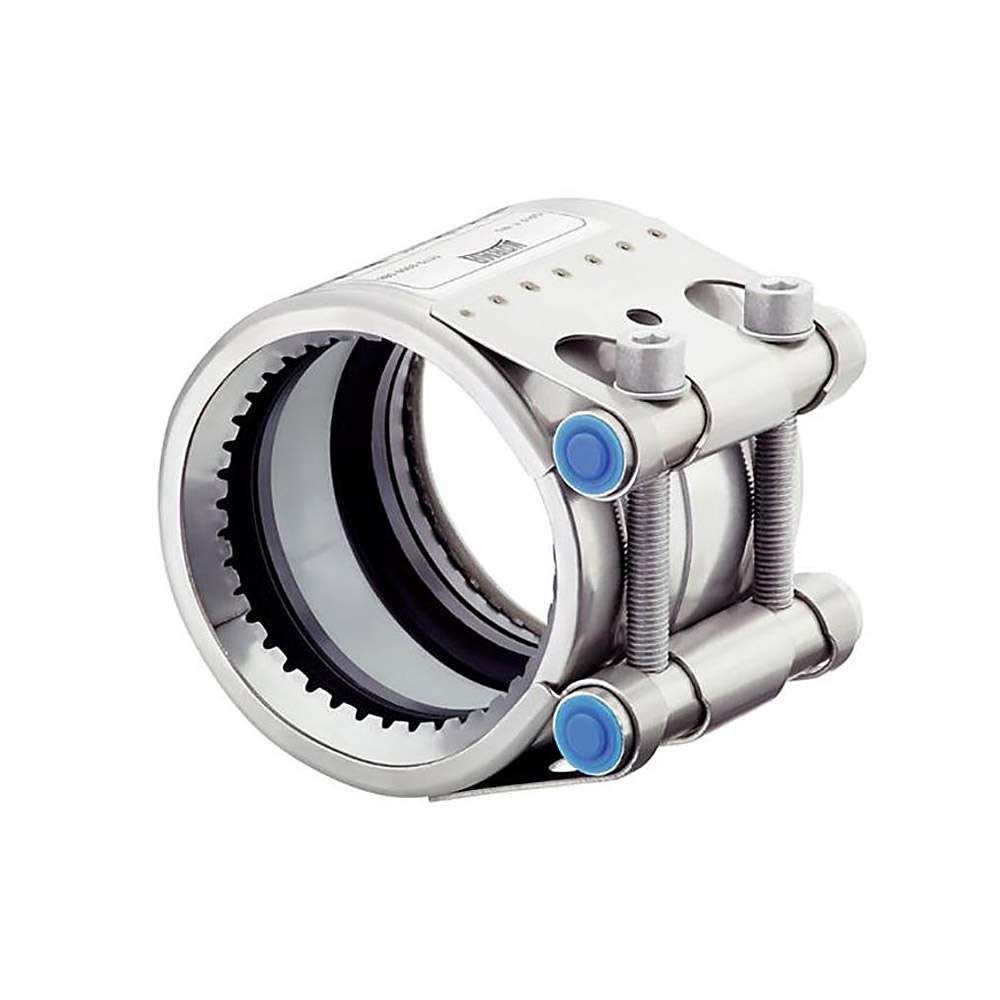

Rørkobling GRIP E - W5 og EPDM - rørdiameter 26,9 til 168,3 mm - klemmeområde Ø 26,4 til 170,1 mm - pris pr stk
| Fra DKK 1.090,00 |
| inkl. momsDKK 1.090,00 |
| plus DKK 120,00 fragt |
Indsatsområde
- Rørkoblingen GRIP E er ideel til tilslutning af rør uden svejsning eller gevindskæring.
- Rørkoblingen anvendes hovedsageligt i industri og skibsbygning.
- Rørkoblingen GRIP E går i indgreb med den konisk hulede forankringsring på forskellige overflader som stål, rustfrit stål eller støbejern.
- Koblingen holder aksialt træk og forhindrer således, at de to rør trækkes fra hinanden, så længe rørkoblingen er bøjet.
- På grund af den specielle behandling af rørkoblingen modstår den også høj belastningsbelastning.
- De ekstra stærke låsebolte har en ekstra stor diameter, hvilket forbedrer rørkoblingens stivhed og gevindets indgreb.
- Takket være det patenterede to-læbssystem giver rørkoblingen maksimal tætningsydelse ved lavt og meget højt tryk.
- Standardindlægget beskytter tætningsmufferne mod øget mekanisk og kemisk belastning og forhindrer hævelse.
- Materiale - rustfrit stål W5 og EPDM
- Dimensioner d x h - 50 x 70 til 195 x 225 mm
- understøttet rørbredde - 26,9 til 168,3 mm
- Spændvidde Ø - 26,4 til 170,1 mm
- Maks. rørafstand - 3 til 35 mm
- maksimalt arbejdstryk Industrielt - 32 til 70 bar
- maksimal arbejdstryk skibsbygning - 16 bar på grundlag af sikkerhedsfaktor ≥4
Alle versioner understøtter et maksimalt nominelt tryk på 16 bar i skibsbygning på grundlag af sikkerhedsfaktor ≥4!
Udførelse: (30)
grænse udvælgelse
rørstørrelse
Spændeområde Ø
max. arbejdstryk
max. rørafstand
Varenr.: 857905799326
Udførelse
| rørstørrelse | 26,9 mm |
| Spændeområde Ø | 26,4-27,5 mm |
| max. arbejdstryk | 70 bar |
| max. rørafstand | 3 mm |
Varenr.: 857905799328
Udførelse
| rørstørrelse | 28,0 mm |
| Spændeområde Ø | 27,5-28,5 mm |
| max. arbejdstryk | 70 bar |
| max. rørafstand | 3 mm |
Varenr.: 857905799303
Udførelse
| rørstørrelse | 30,0 mm |
| Spændeområde Ø | 29,5-30,6 mm |
| max. arbejdstryk | 70 bar |
| max. rørafstand | 3 mm |
Varenr.: 857905799333
Udførelse
| rørstørrelse | 33,7 mm |
| Spændeområde Ø | 33-34,3 mm |
| max. arbejdstryk | 60 bar |
| max. rørafstand | 3 mm |
Varenr.: 857905799335
Udførelse
| rørstørrelse | 35 mm |
| Spændeområde Ø | 34,5-35,6 mm |
| max. arbejdstryk | 60 bar |
| max. rørafstand | 8 mm |
Varenr.: 857905799338
Udførelse
| rørstørrelse | 38 mm |
| Spændeområde Ø | 37,5-38,6 mm |
| max. arbejdstryk | 60 bar |
| max. rørafstand | 8 mm |
Varenr.: 857905799342
Udførelse
| rørstørrelse | 42,4 mm |
| Spændeområde Ø | 41,7-43 mm |
| max. arbejdstryk | 50 bar |
| max. rørafstand | 8 mm |
Varenr.: 857905799344
Udførelse
| rørstørrelse | 44,5 mm |
| Spændeområde Ø | 44-45,1 mm |
| max. arbejdstryk | 50 bar |
| max. rørafstand | 8 mm |
Varenr.: 857905799348
Udførelse
| rørstørrelse | 48,3 mm |
| Spændeområde Ø | 47,6-50,5 mm |
| max. arbejdstryk | 50 bar |
| max. rørafstand | 8 mm |
Varenr.: 857905799354
Udførelse
| rørstørrelse | 54 mm |
| Spændeområde Ø | 53,3-54,6 mm |
| max. arbejdstryk | 50 bar |
| max. rørafstand | 17 mm |
Varenr.: 857905799357
Udførelse
| rørstørrelse | 57 mm |
| Spændeområde Ø | 56,3-57,7 mm |
| max. arbejdstryk | 50 bar |
| max. rørafstand | 17 mm |
Varenr.: 857905799360
Udførelse
| rørstørrelse | 60,3 mm |
| Spændeområde Ø | 59,5-61 mm |
| max. arbejdstryk | 40 bar |
| max. rørafstand | 17 mm |
Varenr.: 857905799370
Udførelse
| rørstørrelse | 70 mm |
| Spændeområde Ø | 69-71 mm |
| max. arbejdstryk | 40 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799373
Udførelse
| rørstørrelse | 73 mm |
| Spændeområde Ø | 72,1-73,8 mm |
| max. arbejdstryk | 40 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799376
Udførelse
| rørstørrelse | 76,1 mm |
| Spændeområde Ø | 75,2-77 mm |
| max. arbejdstryk | 35 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799380
Udførelse
| rørstørrelse | 80 mm |
| Spændeområde Ø | 79-80,8 mm |
| max. arbejdstryk | 35 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799384
Udførelse
| rørstørrelse | 84 mm |
| Spændeområde Ø | 83-85 mm |
| max. arbejdstryk | 35 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799388
Udførelse
| rørstørrelse | 88,9 mm |
| Spændeområde Ø | 87-89,9 mm |
| max. arbejdstryk | 35 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799101
Udførelse
| rørstørrelse | 101,6 mm |
| Spændeområde Ø | 100,4-102,8 mm |
| max. arbejdstryk | 35 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799104
Udførelse
| rørstørrelse | 104 mm |
| Spændeområde Ø | 102,8-106,1 mm |
| max. arbejdstryk | 35 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799108
Udførelse
| rørstørrelse | 108 mm |
| Spændeområde Ø | 106,8-109,2 mm |
| max. arbejdstryk | 35 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799110
Udførelse
| rørstørrelse | 110 mm |
| Spændeområde Ø | 108,8-111,4 mm |
| max. arbejdstryk | 35 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799114
Udførelse
| rørstørrelse | 114,3 mm |
| Spændeområde Ø | 113-115,5 mm |
| max. arbejdstryk | 35 bar |
| max. rørafstand | 25 mm |
Varenr.: 857905799129
Udførelse
| rørstørrelse | 129 mm |
| Spændeområde Ø | 127,6-131,1 mm |
| max. arbejdstryk | 32 bar |
| max. rørafstand | 35 mm |
Varenr.: 857905799133
Udførelse
| rørstørrelse | 133 mm |
| Spændeområde Ø | 131,5-134,4 mm |
| max. arbejdstryk | 32 bar |
| max. rørafstand | 35 mm |
Varenr.: 857905799139
Udførelse
| rørstørrelse | 139,7 mm |
| Spændeområde Ø | 138,1-141,6 mm |
| max. arbejdstryk | 32 bar |
| max. rørafstand | 35 mm |
Varenr.: 857905799141
Udførelse
| rørstørrelse | 141,3 mm |
| Spændeområde Ø | 139,6-142,8 mm |
| max. arbejdstryk | 32 bar |
| max. rørafstand | 35 mm |
Varenr.: 857905799154
Udførelse
| rørstørrelse | 154 mm |
| Spændeområde Ø | 152,3-156,1 mm |
| max. arbejdstryk | 32 bar |
| max. rørafstand | 35 mm |
Varenr.: 857905799159
Udførelse
| rørstørrelse | 159 mm |
| Spændeområde Ø | 157,3-160,7 mm |
| max. arbejdstryk | 32 bar |
| max. rørafstand | 35 mm |
Varenr.: 857905799168
Udførelse
| rørstørrelse | 168,3 mm |
| Spændeområde Ø | 166,5-170,1 mm |
| max. arbejdstryk | 32 bar |
| max. rørafstand | 35 mm |
