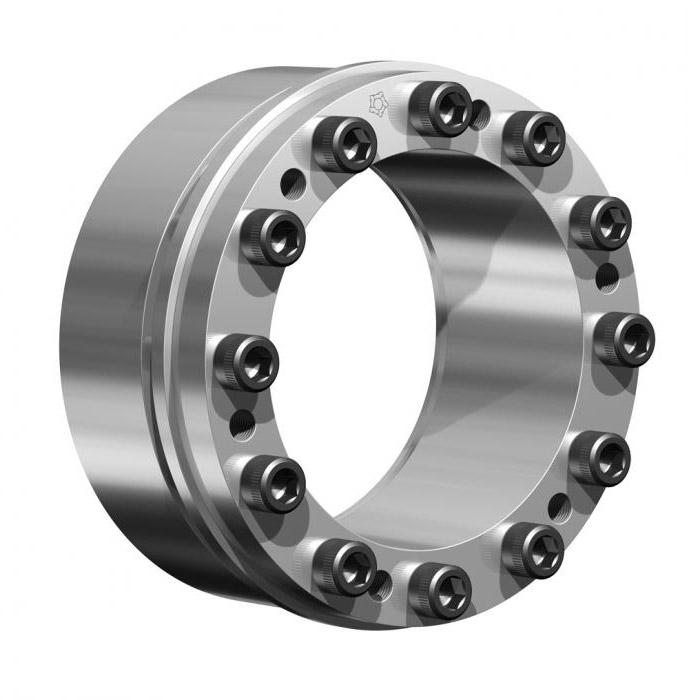

Fastspænding sæt - konisk aksel-nav-forbindelse - Bolt klasse 12.9
Varenr.:
926070077011
Udførelse
| dimensioner | Ø 70x110 mm |
| Torque max. | 4580 Nm |
| Aksial kraft max. | 131 kN |
| Længde af skruer | 72 mm |
| klemlængde | 62 mm |
Indsatsområde
- Fastgøringssættet mejetærskere, for eksempel en hub et gear til en aksel, således at mellem akslen og navet, et drejningsmoment kan overføres
- Endvidere er navet sikres mod aksial forskydning på akslen
- Spændesæt med nav-aksel kombineret med nem installation og demontering
- vedligeholdelsesfri
- stor sammenhængende roterende udmattelsesstyrke
- Auxiliary tråd i den forreste trykring for at lette demontering
- self
- Overflader af aksel og nav boring Ra = 1,6 mikron
- Bolt klasse - 12.9
- Identisk med KTR Clampex Type 201
Udførelse: (11)
grænse udvælgelse
dimensioner
Torque max.
Aksial kraft max.
Længde af skruer
klemlængde
| Artikel-nr. | dimensioner | Torque max. | Aksial kraft max. | Længde af skruer | klemlængde | pris ex. moms | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
926070072047 | Ø 20x47 mm | 330 Nm | 33 kN | 45 mm | 39 mm |
|
||||
|
|||||||||||
|
|
926070072550 | Ø 25x50 mm | 420 Nm | 33 kN | 45 mm | 39 mm |
|
||||
|
|||||||||||
|
|
926070073055 | Ø 30x55 mm | 500 Nm | 33 kN | 45 mm | 39 mm |
|
||||
|
|||||||||||
|
|
926070073560 | Ø 35x60 mm | 780 Nm | 44 kN | 45 mm | 39 mm |
|
||||
|
|||||||||||
|
|
926070074065 | Ø 40x65 mm | 890 Nm | 44 kN | 45 mm | 39 mm |
|
||||
|
|||||||||||
|
|
926070074575 | Ø 45x75 mm | 1360 Nm | 61 kN | 55 mm | 47 mm |
|
||||
|
|||||||||||
|
|
926070075080 | Ø 50x80 mm | 2020 Nm | 81 kN | 55 mm | 47 mm |
|
||||
|
|||||||||||
|
|
926070075585 | Ø 55x85 mm | 2220 Nm | 81 kN | 55 mm | 47 mm |
|
||||
|
|||||||||||
|
|
926070076090 | Ø 60x90 mm | 2430 Nm | 81 kN | 55 mm | 47 mm |
|
||||
|
|||||||||||
|
|
926070076595 | Ø 65x95 mm | 2630 Nm | 81 kN | 55 mm | 47 mm |
|
||||
|
|||||||||||
|
|
926070077011 | Ø 70x110 mm | 4580 Nm | 131 kN | 72 mm | 62 mm |
|
||||
|
|||||||||||
