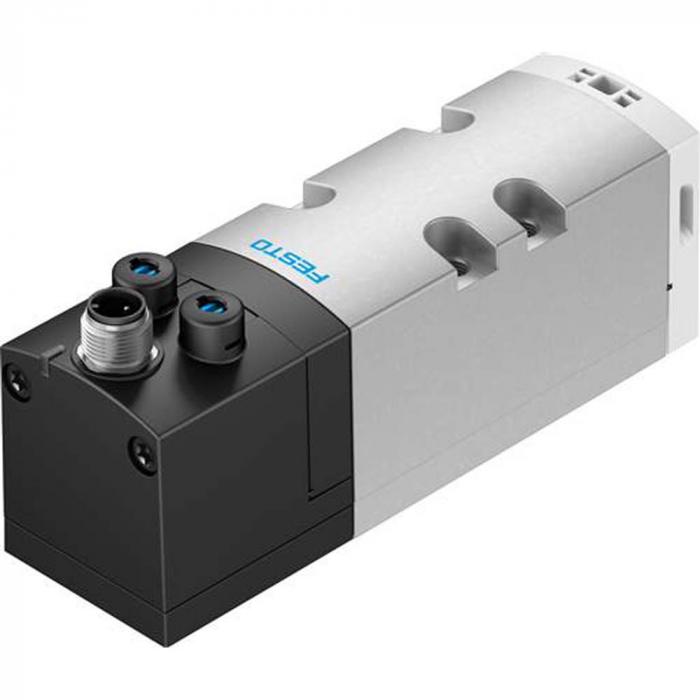

FESTO - Magnetventil - VSVA - 2x3/2 lukket, åben/lukket eller åben - monostabil - bredde 42 mm - pris pr.
(demo eksemplar)
| Fra DKK 2.110,00 |
| inkl. momsDKK 2.110,00 |
| plus DKK 96,00 fragt |
Indsatsområde
- VSVA magnetventilen er en enhed, der bruges til at kontrollere væskestrømmen, typisk trykluft, i en række industrielle applikationer.
- Det kan bruges i automationssystemer, procesindustrien, bilindustrien og emballageindustrien til præcist at kontrollere pneumatiske handlinger.
- Denne magnetventil er en 2x3/2 monostabil, elektrisk betjent enhed med en bredde på 42 mm og et driftstrykområde på 3 til 10 bar.
- Den har en pneumatisk returfjeder og overholder ISO 5599-1 og ISO 8573-1:2010 standarderne.
- Bemærkning om materialer - RoHS-kompatibel
- Materialetætninger - FKM/HNBR/NBR eller NBR/FPM/HNBR
- Husmateriale - PA/trykstøbt aluminium
- Materiale skruer - galvaniseret stål
- Ventilfunktion - 2x3/2 lukket monostabil/2x3/2 åben/lukket monostabil/2x3/2 åben monostabil
- Aktiveringstype - elektrisk
- Konstruktionsbredde - 42 mm
- Driftstryk - 3 til 10 bar
- Strukturelt design - stempelglider
- Returtype - pneumatisk fjeder
- Godkendelse - c CSA us (OL)c UL us - Anerkendt (OL)
- Beskyttelsesgrad - IP65NEMA 4
- Nominel bredde - 11 mm
- Pitch - 43 mm
- Udblæsningsfunktion - kan drosles via spjældplade via individuel tilslutningsplade
- Tætningsprincip - blød
- Monteringsposition - evt
- Overholder standarden - ISO 5599-1
- Manuel tilsidesættelse - kortvarig spærring
- Kontroltype - pilotbetjent
- Pilotluftforsyning - ekstern/intern
- Strømningsretning - ikke reversibel
- Dækning - positiv dækning
- Signalstatusindikator - LED
- Kontroltryk - 3 til 10 bar
- Flowventil - 1.600 l/min
- Flowhastighedsventil på enkelt undersokkel - 1.200 l/min
- Flowventil pneumatisk forbundet - 1.100 l/min
- Frakoblingstid - 38 ms
- Tændtid - 20 ms
- Driftscyklus - 100 %
- Maks positiv testpuls med 0 signal - 1.600 l/min
- Maks negativ testimpuls med 1 signal - 1.100 l/min
- Spolekarakteristika - 24 V DC, 1,3 W
- Tilladte spændingsudsving - ± 10 %
- Driftsmedium - trykluft i henhold til ISO 8573-1:2010 [7:4:4]
- Bemærkning til drifts- og styremediet - smurt drift mulig (kræves for videre drift)
- Vibrationsmodstand - transportbrugstest med sværhedsgrad 2 i henhold til FN 942017-4 og
- Stødmodstand - stødtest med sværhedsgrad 2 i henhold til FN 942017-5 og EN 6006
- Korrosionsbestandighedsklasse KBK - 0 - ingen korrosionsbelastning
- Middel temperatur - -5 til 50 °C
- Relativ luftfugtighed - 0 - 90 %
- Kontrolmedium - trykluft i henhold til ISO 8573-1:2010 [7:4:4]
- Omgivelsestemperatur - -5 til 50 °C
- El-tilslutning - M12x1, 3-polet, rundt design, centralstik
- Fastgørelsestype - på forbindelsesplade
- Ekstra styrelufttilslutning 12/14 - tilslutningsplade størrelse 1 iht. ISO 5599-1
- Styreudsugningslufttilslutning 82/84 - valgfri: kanaliseret ikke kanaliseret iht. standard
- Normalt nominelt flow - 1.100 l/min
- Pneumatisk tilslutning 1 - tilslutningsplade størrelse 1 i henhold til ISO 5599-1
- Pneumatisk tilslutning 2 - tilslutningsplade størrelse 1 i henhold til ISO 5599-1
- Pneumatisk tilslutning 3 - tilslutningsplade størrelse 1 i henhold til ISO 5599-1
- Pneumatisk tilslutning 4 - tilslutningsplade størrelse 1 i henhold til ISO 5599-1
- Pneumatisk tilslutning 5 - tilslutningsplade størrelse 1 i henhold til ISO 5599-1
- Produktvægt - 442 g
Udførelse: (6)
grænse udvælgelse
hvilestilling
styre lufttilførslen
delnr.
Type
Varenr.: 854023791000
Udførelse
| hvilestilling | Lukket to gange |
| styre lufttilførslen | ydre |
| delnr. | 561369 |
| Type | VSVA-B-T32C-AZD-D1-1R5L |
Varenr.: 854023791001
Udførelse
| hvilestilling | 1x lukket – 1x åben, |
| styre lufttilførslen | ydre |
| delnr. | 561371 |
| Type | VSVA-B-T32H-AZD-D1-1R5L |
Varenr.: 854023791002
Udførelse
| hvilestilling | 2x åben |
| styre lufttilførslen | ydre |
| delnr. | 561370 |
| Type | VSVA-B-T32U-AZD-D1-1R5L |
Varenr.: 854023791003
Udførelse
| hvilestilling | Lukket to gange |
| styre lufttilførslen | indre |
| delnr. | 561359 |
| Type | VSVA-B-T32C-AD-D1-1R5L |
Varenr.: 854023791004
Udførelse
| hvilestilling | 1x lukket og 1x åben |
| styre lufttilførslen | indre |
| delnr. | 561361 |
| Type | VSVA-B-T32H-AD-D1-1R5L |
Varenr.: 854023791005
Udførelse
| hvilestilling | 2x åben |
| styre lufttilførslen | indre |
| delnr. | 561360 |
| Type | VSVA-B-T32U-AD-D1-1R5L |
