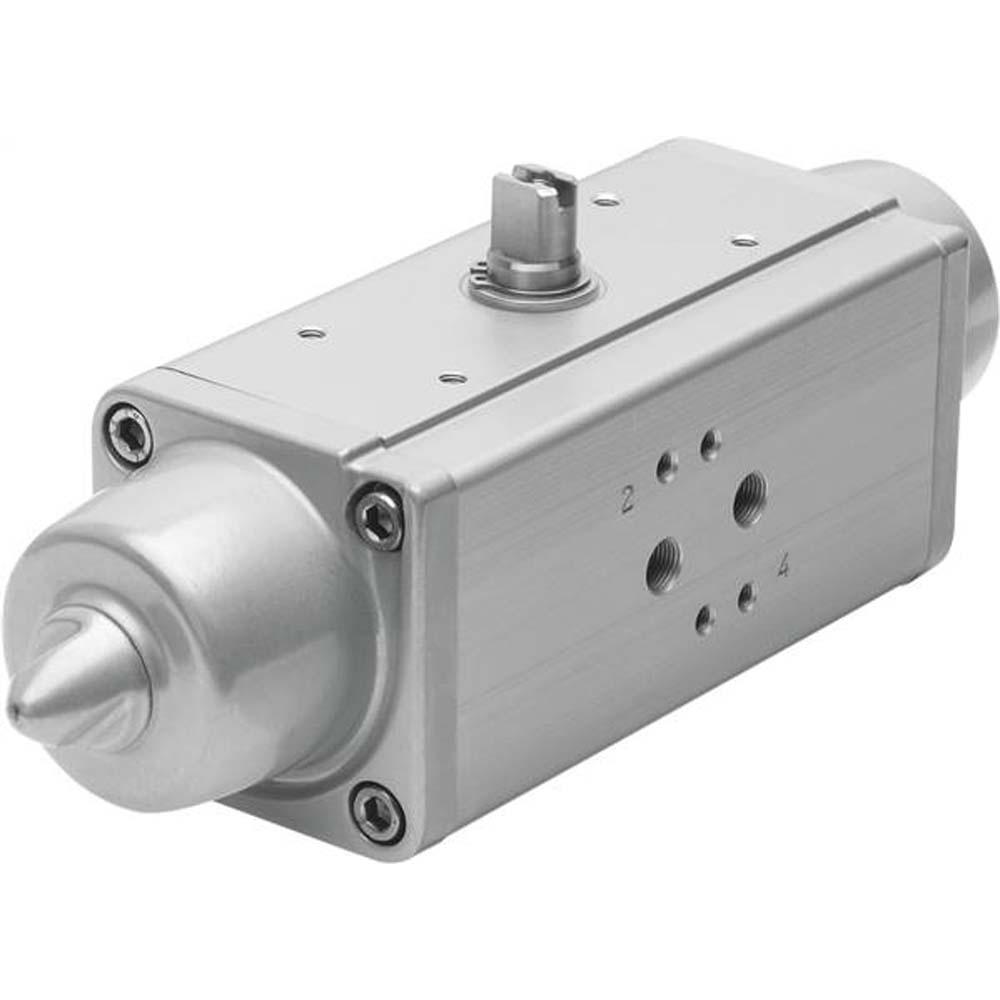

FESTO - DAPS-0015-RS - deldrejningsaktuator - aluminium - 90° - størrelse 15 - tilslutningstryk 2,8 til 5,6 bar - pris pr.
(demo eksemplar)
| DKK 2.580,00 |
| inkl. momsDKK 2.580,00 |
| plus DKK 96,00 fragt |
Indsatsområde
- DAPS-drejedrevet er ideel til brug i procesindustrien takket være dets specielle design. Den er velegnet til brug med trykluft. Takket være tilslutningsdiagrammet i henhold til Namur VDI/VDE 3845 kan magnetventiler nemt monteres på delsvingaktuatoren.
- Dækslet og huset til DAPS-deldrejningsaktuatoren er lavet af aluminium, akslen og skruerne er lavet af højlegeret stål. Den har også tætninger lavet af FKM, NBR og PUR. De anvendte materialer er RoHS-kompatible. Håndtag-vippe-kinematik genererer drejningsmomentet, hvilket er meget fordelagtigt for at overvinde høje afbrydelsesmomenter for ventilen. Takket være deres robusthed og momentgraduering styrer DAPS-deldrejningsaktuatorerne primært ventiler med medier, der strømmer igennem dem, såsom: B. Kugleventiler og butterflyventiler. Rotationsvinklen er maksimalt 90°. Part-turn aktuatoren imponerer med sit kompakte design, sin momentkurve tilpasset procesventiler og sit lave slid, som er muliggjort af enkel og robust mekanik. DAPS-RS delsvingaktuatoren er enkeltvirkende, skubbede og har desuden en fjeder.
- Husmateriale - bearbejdet aluminiumslegering
- Dækmateriale - bearbejdet aluminiumslegering
- Skaftmateriale - højlegeret stål 1.4305
- Skruemateriale - højlegeret stål
- Materialetætninger - FKM, NBR, PUR
- Materialeoplysninger - RoHS-kompatibel
- Monteringsposition - evt
- Sådan fungerer det - enkeltvirkende
- Polstring - ingen polstring
- Strukturelt design - åg kinematik
- Positionsregistrering - uden
- Lukkeretning - højre lukning
- Standard tilslutning til beslaget - ISO 5211
- Ventiltilslutning overholder standard - VDI/VDE 3845 (NAMUR)
- Safety Integrity Level (SIL) - Produktet kan bruges i SRP/CS op til SIL 2 Low Demand
- CE-mærke (se overensstemmelseserklæring) - i henhold til EU's eksplosionsbeskyttelsesdirektiv (ATEX)
- ATEX kategori gas - II 2G
- ATEX kategori støv - II 2D
- Extændingsbeskyttelsestype gas - Ex h IIC T6...T3 Gb X
- Eksplosionsbeskyttelsestype støv - Ex h IIIC T85°C...T200°C Db X
- Ex omgivelsestemperatur - -20°C
- Driftsmedium - trykluft i henhold til ISO 8573-1:2010 [7:4:4]
- Bemærkning til betjenings- og styremediet - Oliedrift mulig (nødvendig for videre drift)
- Korrosionsbestandighedsklasse KBK - 3 - stærk korrosionsbelastning
- Omgivelsestemperatur - -20°C til 80°C
- Drejevinkel - 90°
- Justeringsområde for slutposition ved 0° - -1° til 9°
- Justeringsområde for slutposition ved 90° - 81° til 91°
- Driftstryk - 2,8/3,5/4,2/5,6 til 8,4 bar
- Nominelt driftstryk - 5,6 bar
- Fjederstyrke - 1 til 4
- Tilslutningstryk for fjederstyrke - 2,8 til 5,6 bar
- Fjedergenopretter drejningsmoment ved en drejevinkel på 0° - 5,0 til 10,0 Nm
- Fjedergenopretter drejningsmoment ved en drejevinkel på 50° - 3,7 til 7,5 Nm
- Fjedergenopretter drejningsmoment ved en drejevinkel på 90° - 7,5 til 15,0 Nm
- Moment ved nominelt driftstryk og 0° drejevinkel - 15,0 til 18,8 Nm
- Moment ved nominelt driftstryk og 50° drejevinkel - 7,5 til 10,3 Nm
- Moment ved nominelt driftstryk og 90° drejevinkel - 10,0 til 15,7 Nm
- Bemærk justeringsområde for endepositionerne - valgfrit kan en endeposition justeres
- Bemærkning om drejningsmoment - Drevets driftsmoment må ikke være højere end det maksimalt tilladte drejningsmoment angivet i ISO 5211, baseret på størrelsen af monteringsflangen og koblingen.
- Størrelse aktuator - 0015
- Flangeboremønster - F03F05, F04
- Akselforbindelsesdybde - 13,2 mm
- Akselforbindelse - T11
- Pneumatisk tilslutning - G 1/8"
- Luftforbrug ved 6 bar pr. cyklus 0°-90°-0° - 0,63 l
- Produktvægt - 1000 til 1200 g
Yderligere information og dimensioner kan findes i databladet
Udførelse: (8)
grænse udvælgelse
OM EFTERMIDDAGEN
Fjederstyrke
Flangeboremønster
Type
Varenr.
Varenr.: 851925861000
Udførelse
| OM EFTERMIDDAGEN | 2,8 til 8,4 bar |
| Fjederstyrke | 1 |
| Flangeboremønster | F0305 |
| Type | DAPS-0015-090-RS1-F0305 |
| Varenr. | 533427 |
Produktsikkerhed
Desværre er producentens info endnu ikke tilgængelige for os. Vi kommer at opdatere så hurtigt som muligt.
Varenr.: 851925861001
Udførelse
| OM EFTERMIDDAGEN | 2,8 til 8,4 bar |
| Fjederstyrke | 1 |
| Flangeboremønster | F04 |
| Type | DAPS-0015-090-RS1-F04 |
| Varenr. | 533480 |
Produktsikkerhed
Desværre er producentens info endnu ikke tilgængelige for os. Vi kommer at opdatere så hurtigt som muligt.
Varenr.: 851925861002
Udførelse
| OM EFTERMIDDAGEN | 3,5 til 8,4 bar |
| Fjederstyrke | 2 |
| Flangeboremønster | F0305 |
| Type | DAPS-0015-090-RS2-F0305 |
| Varenr. | 533428 |
Produktsikkerhed
Desværre er producentens info endnu ikke tilgængelige for os. Vi kommer at opdatere så hurtigt som muligt.
Varenr.: 851925861003
Udførelse
| OM EFTERMIDDAGEN | 3,5 til 8,4 bar |
| Fjederstyrke | 2 |
| Flangeboremønster | F04 |
| Type | DAPS-0015-090-RS2-F04 |
| Varenr. | 533481 |
Produktsikkerhed
Desværre er producentens info endnu ikke tilgængelige for os. Vi kommer at opdatere så hurtigt som muligt.
Varenr.: 851925861004
Udførelse
| OM EFTERMIDDAGEN | 4,2 til 8,4 bar |
| Fjederstyrke | 3 |
| Flangeboremønster | F0305 |
| Type | DAPS-0015-090-RS3-F0305 |
| Varenr. | 533429 |
Produktsikkerhed
Desværre er producentens info endnu ikke tilgængelige for os. Vi kommer at opdatere så hurtigt som muligt.
Varenr.: 851925861005
Udførelse
| OM EFTERMIDDAGEN | 4,2 til 8,4 bar |
| Fjederstyrke | 3 |
| Flangeboremønster | F04 |
| Type | DAPS-0015-090-RS3-F04 |
| Varenr. | 533482 |
Produktsikkerhed
Desværre er producentens info endnu ikke tilgængelige for os. Vi kommer at opdatere så hurtigt som muligt.
Varenr.: 851925861006
Udførelse
| OM EFTERMIDDAGEN | 5,6 til 8,4 bar |
| Fjederstyrke | 4 |
| Flangeboremønster | F0305 |
| Type | DAPS-0015-090-RS4-F0305 |
| Varenr. | 533430 |
Produktsikkerhed
Desværre er producentens info endnu ikke tilgængelige for os. Vi kommer at opdatere så hurtigt som muligt.
Varenr.: 851925861007
Udførelse
| OM EFTERMIDDAGEN | 5,6 til 8,4 bar |
| Fjederstyrke | 4 |
| Flangeboremønster | F04 |
| Type | DAPS-0015-090-RS4-F04 |
| Varenr. | 533483 |
Produktsikkerhed
Desværre er producentens info endnu ikke tilgængelige for os. Vi kommer at opdatere så hurtigt som muligt.
